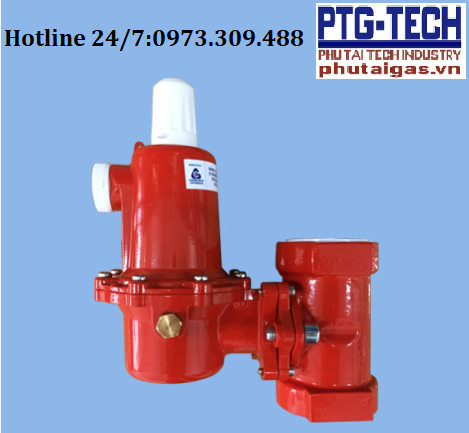

Van giảm áp cấp 1 LPG model 812, P1max 16bar, P2max 1,4bar. connect 2"-2”NPT

THÔNG SỐ KỸ THUẬT:

Tên sản phẩm: Van giảm áp cấp 1 LPG model 812, P1max 16bar, P2max 1,4bar. connect 2"-2”NPT
Mã số: 812
Tình trạng: Còn hàng
Công suất: 440kg/h
Áp suất đầu vào: 1-16 bar
Áp suất đầu ra: 0,35 - 1,4 bar
Kết nối: 2’’ – 2’’/ NPT
Xuất xứ: Cavagna – Italy

Hotline: 098.232.7888

Hoặc qua:

Chi tiết

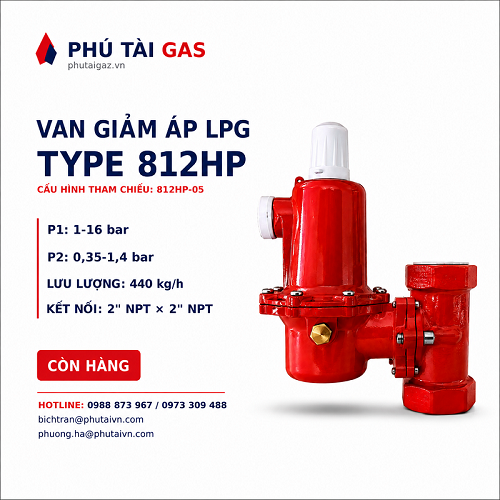

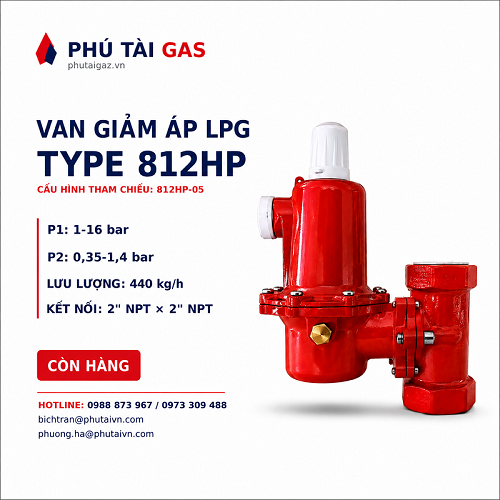

Giới thiệu Cavagna / RECA Type 812HP

Dòng 81HP là nhóm van điều áp tác động trực tiếp dùng cho LPG áp suất cao, được thiết kế để tạo áp suất trung gian ổn định trước tuyến phân phối hoặc cấp điều áp tiếp theo. Kết cấu màng lớn, thân công nghiệp và cỡ kết nối 2 inch giúp Type 812HP đáp ứng lưu lượng cao hơn nhiều so với các van giảm áp gắn bình thông thường.
Van phù hợp cho LPG pha hơi. Áp suất sau van 0,35-1,4 bar vẫn là áp suất trung gian; nếu đầu đốt hoặc thiết bị cuối yêu cầu áp thấp tính bằng mbar, hệ thống cần thêm van cấp 2 và các thiết bị bảo vệ phù hợp. Cấu hình thực tế phải được xác nhận theo tem, part number, bản vẽ kết nối và chứng từ của đúng lô hàng.

1.Ưu điểm nổi bật

Công suất lớn đến 440 kg LPG/h theo cấu hình và điều kiện tham chiếu, phù hợp trạm gas công nghiệp.
Dải điều chỉnh đầu ra 0,35-1,4 bar, thuận tiện tạo áp trung gian cho tuyến phân phối hoặc van cấp 2.
Kết nối danh nghĩa 2 inch NPT hai đầu, giảm tổn thất tại các tuyến lưu lượng lớn khi thiết kế đúng.
Kết cấu tác động trực tiếp, cụm màng lớn và thân sơn đỏ chắc chắn, dễ nhận diện tại trạm LPG.
Có thể tích hợp cùng đồng hồ áp suất, van khóa, lọc, van ngắt quá áp/thấp áp và hệ thống phát hiện rò rỉ theo thiết kế.

Tư vấn - báo giá: Gọi 0988 873 967 / 0973 309 488; gửi P1, P2, tổng tải kg/h, thành phần LPG, sơ đồ tuyến và ảnh đầu nối để kiểm tra cấu hình.

2. Thông số kỹ thuật và nguyên lý làm việc

Hạng mục	Thông số cấu hình
Sản phẩm / model	Van giảm áp LPG cấp 1 Type 812HP; tham chiếu 812HP-05 / P/N 81-1-290-0005
Môi chất	LPG pha hơi - Propane/Butane; không mặc nhiên dùng cho LPG lỏng
Chức năng	Giảm áp cấp 1, tạo áp suất trung gian cho tuyến hạ nguồn
Áp suất đầu vào	1-16 bar theo cấu hình chào bán
Áp suất đầu ra	Điều chỉnh 0,35-1,4 bar; tương đương xấp xỉ 5-20 PSIG
Công suất	Tối đa tham khảo 440 kg LPG/h; phụ thuộc điều kiện vận hành
Kết nối	2" NPT x 2" NPT; xác nhận giới tính ren và hướng dòng theo part drawing
Xuất xứ thương hiệu	Cavagna Group / RECA - Italy
Tình trạng	Còn hàng; xác nhận part number, tem và CO/CQ trước khi giao
Chứng nhận	Theo đúng part number/thị trường; không suy rộng giữa các biến thể

Lưu ý công suất: 440 kg/h là giá trị công suất tối đa tham khảo của cấu hình thương mại. Lưu lượng thực tế phụ thuộc thành phần LPG, nhiệt độ, áp suất vào, áp suất đặt, độ sụt áp, kích thước ống và khả năng hóa hơi/cấp hơi của nguồn.

3.Nguyên lý làm việc

Áp suất đầu ra tác động lên màng và cân bằng với lực lò xo cài đặt. Khi nhu cầu tăng làm áp giảm, van mở thêm; khi nhu cầu giảm, màng làm giảm tiết diện mở. Van cấp 1 không thay thế van ngắt an toàn hoặc van cấp 2; với tải lớn cần kiểm tra độ sụt áp, áp suất khóa và độ ổn định trên toàn dải tải.

Chuẩn ren: NPT là ren côn 60°, không lắp cưỡng bức với Rc/BSPT 55°. Trước khi chế tạo spool phải xác nhận giới tính ren, hướng dòng và kích thước của đúng part number.

4. Ứng dụng và hướng dẫn lựa chọn

Ứng dụng điển hình

Khu vực	Vai trò của Type 812HP
Trạm LPG nhà máy	Giảm áp cấp 1 sau bồn/hệ hóa hơi hoặc trên tuyến LPG hơi trước cụm phân phối.
Lò hơi và đầu đốt	Cấp áp trung gian cho burner train khi tải lớn, sau khi tính đầy đủ van cấp 2 và bảo vệ.
Chế biến thực phẩm	Cấp gas cho lò nướng, nồi nấu, chảo công nghiệp và dây chuyền gia nhiệt tập trung.
Sấy và xử lý nhiệt	Nguồn LPG cho buồng sấy, lò sấy, lò công nghiệp và thiết bị gia nhiệt liên tục.
Mạng phân phối LPG	Tạo áp trung gian cho tuyến ống dài hoặc nhiều nhánh, khi được tính toán thủy lực phù hợp.

Cách chọn đúng cấu hình

Lập bảng tải của từng thiết bị và tổng tải đồng thời; không chọn van chỉ theo tổng công suất lắp đặt.
Xác định LPG cấp vào là pha hơi, áp suất nhỏ nhất/lớn nhất và khả năng cấp hơi của bồn, máy hóa hơi hoặc cụm bình.
Chọn P2 dựa trên yêu cầu burner train, van cấp 2, tổn thất đường ống và giới hạn áp suất của thiết bị hạ nguồn.
Kiểm tra đường kính ống, vận tốc, độ sụt áp và khả năng đạt 440 kg/h tại điều kiện bất lợi nhất.
Xác nhận 2" NPT ở cả hai phía; NPT không đồng nghĩa với Rc/BSPT và 2 inch không đồng nghĩa DN50 mặt bích.
Bố trí van khóa, lọc, đồng hồ, relief/vent, slam-shut hoặc OPSO/UPSO, cảm biến rò và ESD theo phân tích an toàn.
Đối chiếu tem, part number, datasheet, performance document, CO/CQ và chứng nhận của đúng lô hàng.
