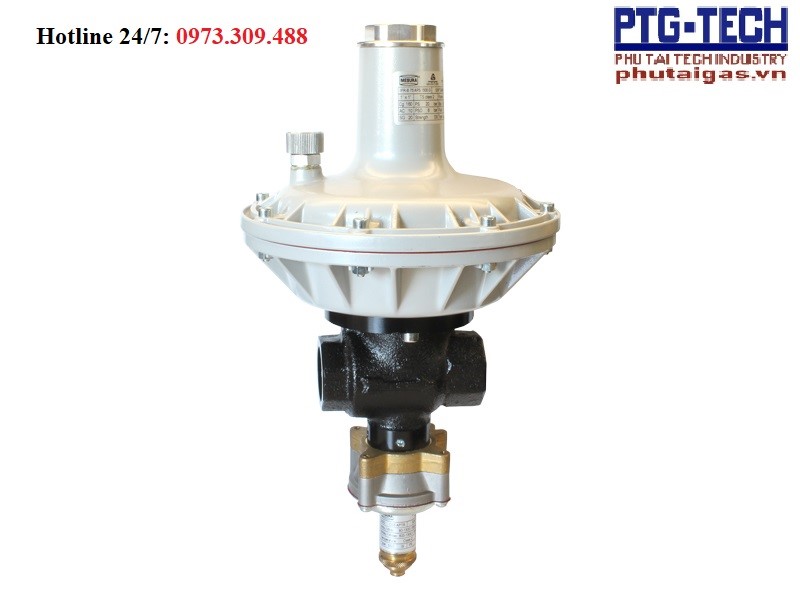

Van giảm áp LPG/CNG S21 - kiểm soát áp suất ổn định cho hệ thống công nghiệp

• Van giảm áp S21 LPG/CNG là bộ điều chỉnh áp suất tác động trực tiếp bằng lò xo, phù hợp cho các trạm cấp khí, mạng phân phối và hệ thống sử dụng LPG, CNG hoặc khí tự nhiên đã được lọc. Với dải áp suất đầu vào 0,5–6 bar và dải điều chỉnh đầu ra 150–500 mbar, thiết bị giúp hạ áp và duy trì áp suất cấp ổn định cho đầu đốt, lò hơi, lò sấy, dây chuyền gia nhiệt và nhiều tải công nghiệp khác.
• S21 được thiết kế theo kiểu điều áp một cấp, tác động trực tiếp, kết cấu chắc chắn với thân gang sơn bảo vệ, nắp nhôm sơn và màng NBR được phê duyệt. Trong một hệ thống LPG giảm áp hai cấp, S21 có thể được bố trí ở cấp thứ hai khi áp suất và lưu lượng thực tế phù hợp với cấu hình van đã chọn.

1. GIỚI THIỆU SẢN PHẨM

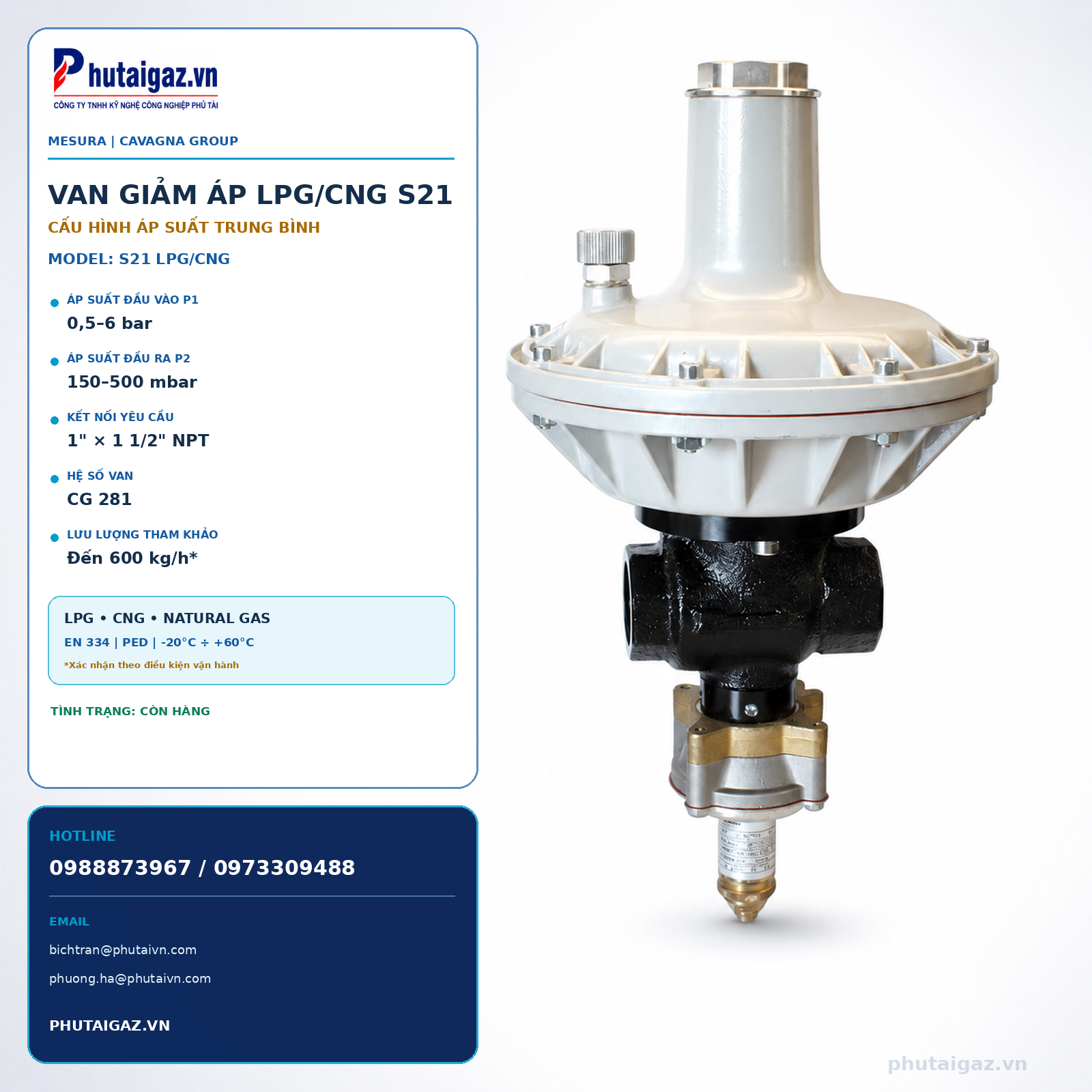

• Hệ số van CG 281, kích thước kết nối 1" × 1½", dải nhiệt độ làm việc tiêu chuẩn -20°C đến +60°C, cấp chính xác điều chỉnh AC tới 5 và cấp áp suất đóng SG tới 10 theo tài liệu hãng.

Vì sao nên lựa chọn van S21?

• Điều chỉnh ổn định: Cơ cấu lò xo tác động trực tiếp phản hồi nhanh khi phụ tải thay đổi, giúp giảm dao động áp suất tại đường ống sau van.
• Cấu hình công nghiệp: Kết cấu thân gang, nắp nhôm và màng NBR phù hợp với LPG, CNG, khí tự nhiên và các khí không ăn mòn đã được xử lý, lọc sạch.
• Lưu lượng lớn: Hệ số CG 281 hỗ trợ lựa chọn cho nhu cầu lưu lượng cao. Mức đến 600 kg/h chỉ nên dùng làm giá trị tham khảo và phải kiểm tra lại theo điều kiện vận hành.
• Dễ tích hợp an toàn: Có thể lựa chọn van xả áp trong, OPSO/UPSO, monitor hoặc hệ cân bằng tùy phiên bản và yêu cầu của trạm.
• Thuận tiện bảo trì: Thiết kế cho phép tiếp cận cụm điều khiển từ phía trên, giúp công tác kiểm tra và bảo dưỡng tại hiện trường thuận lợi hơn.

2.Ứng dụng tiêu biểu

• Trạm hóa hơi LPG, cụm giảm áp cấp 2 và đường cấp gas trung tâm cho nhà máy.
• Hệ thống cấp CNG/khí tự nhiên cho đầu đốt, lò hơi, lò sấy, lò nung và bếp công nghiệp.
• Mạng phân phối khí trong khu công nghiệp, nhà máy thực phẩm, dệt nhuộm, cơ khí và vật liệu xây dựng.
• Skid điều áp, cụm đo đếm và trạm cấp khí yêu cầu tùy chọn OPSO/UPSO hoặc monitor.

3. Thông số kỹ thuật đã chuẩn hóa

4.Cấu tạo, nguyên lý và ưu điểm kỹ thuật

Nguyên lý làm việc

• Lò xo đặt lực lên màng điều khiển để xác lập áp suất đầu ra. Khi nhu cầu khí tăng và P2 giảm, màng dịch chuyển làm mở cơ cấu van; khi nhu cầu giảm và P2 tăng, lực phản hồi từ áp suất đầu ra làm van đóng dần. Sự cân bằng giữa lực lò xo, lực màng và lực khí giúp duy trì P2 quanh giá trị cài đặt.

Các bộ phận chính

• Nắp điều khiển bằng nhôm sơn, chứa lò xo và cơ cấu hiệu chỉnh áp suất.
• Màng NBR được gia cường, tiếp nhận tín hiệu áp suất đầu ra.
• Thân van bằng gang sơn, bố trí đường khí đầu vào và đầu ra theo cấu hình thẳng.
• Cụm van điều tiết, seat và stem điều khiển lưu lượng qua van.
• Cổng vent và các vị trí lắp phụ kiện an toàn tùy phiên bản đặt hàng.

Ưu điểm trong vận hành

• Độ chính xác: Cấp AC tới 5 giúp kiểm soát áp suất phù hợp cho nhiều tải công nghiệp.
• Độ kín khi đóng: Cấp SG tới 10 hỗ trợ hạn chế tăng áp phía sau khi lưu lượng tiêu thụ thấp.
• Khả năng bảo trì: Cụm điều khiển có thể tiếp cận tại hiện trường; bảo trì phải do người có chuyên môn thực hiện.
• Mở rộng an toàn: Có thể cấu hình OPSO, UPSO, monitor hoặc xả áp, tùy phiên bản và yêu cầu thiết kế trạm.
